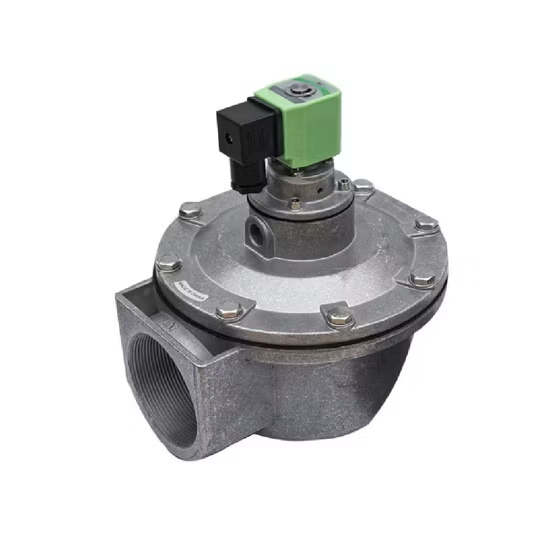

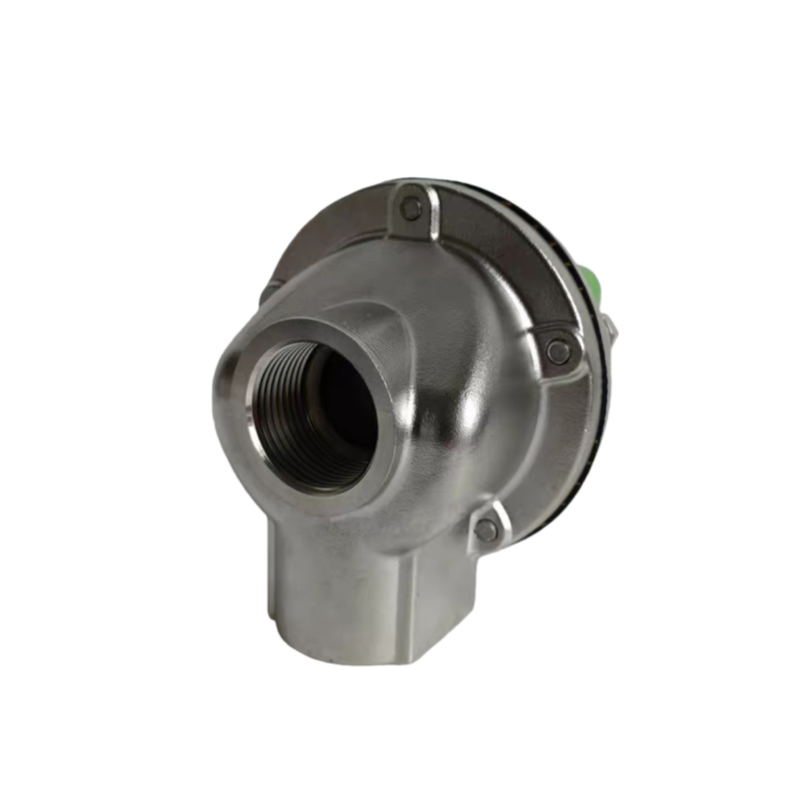

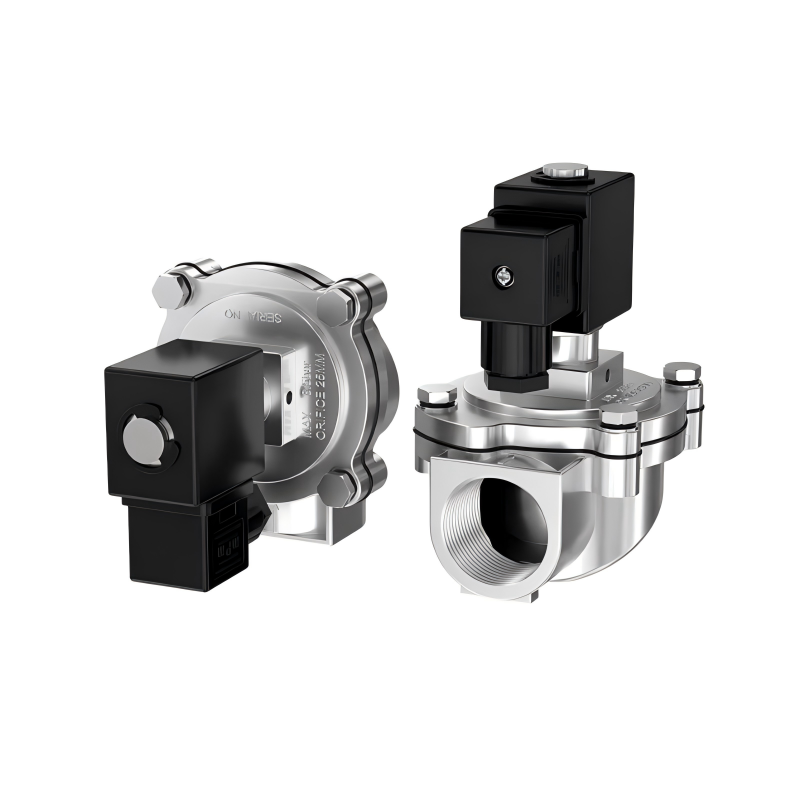

DMF-Z پلس والو

DMF-Z دائیں زاویہ برقی مقناطیسی پلس والو ایک خصوصی سولینائڈ والو ہے جو خاص طور پر بیگ ہاؤس ڈسٹ اکٹھا کرنے والوں کے استعمال کے لیے ڈیزائن کیا گیا ہے۔ یہ پلس جیٹ بیگ ہاؤس ڈسٹ کلیکٹرز میں پلس جیٹ کلیننگ سسٹم کے لیے کمپریسڈ ایئر سوئچ کے طور پر کام کرتا ہے۔ پلس جیٹ کنٹرول آلہ سے آؤٹ پٹ سگنلز کے ذریعے کنٹرول کیا جاتا ہے، یہ ترتیب وار فلٹر بیگز پر قطار در قطار (یا چیمبر بہ چیمبر) پلس جیٹ کی صفائی کرتا ہے۔ یہ پہلے سے طے شدہ رینج کے اندر دھول جمع کرنے والے کی مزاحمت کو برقرار رکھتا ہے، اس کی پروسیسنگ کی صلاحیت اور دھول جمع کرنے کی کارکردگی کو یقینی بناتا ہے جبکہ فلٹر بیگز سے دھول جھٹکنے کا ہدف حاصل کرتا ہے۔

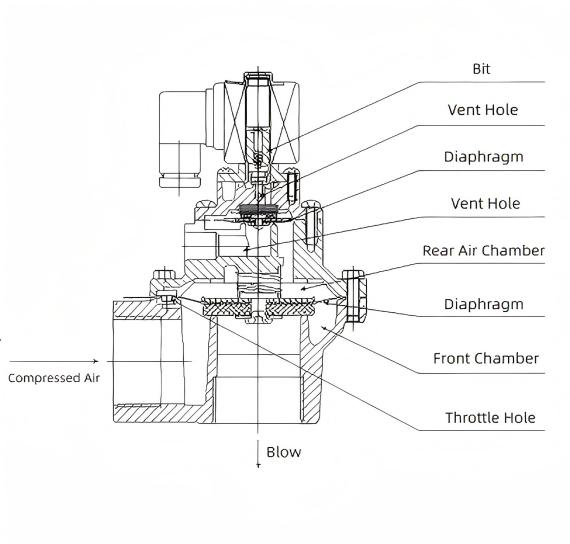

اسکیمیٹک ڈایاگرام

ساختی خصوصیات

DMF-Z دائیں زاویہ برقی مقناطیسی پلس والو کا والو باڈی اور کور ڈائی کاسٹ ایلومینیم الائے سے تیار کیا گیا ہے۔ سطح کے علاج کے بعد، وہ بہترین سنکنرن مزاحمت کا مظاہرہ کرتے ہیں۔ ڈایافرام اور سگ ماہی گاسکیٹ کو نئے عمل کا استعمال کرتے ہوئے ولکنائزڈ اور کمپوزٹ کیا گیا ہے۔ برقی مقناطیسی پائلٹ ہیڈ مقناطیسی مواد اور سٹینلیس سٹیل مقناطیسی شیلڈنگ مواد پر مشتمل ہے۔ اسپرنگس اور فاسٹنر سب سٹینلیس سٹیل سے بنے ہیں۔ ایئر ڈسٹری بیوٹر (ایئر چیمبر) کنکشن پائپ اور ڈسٹ کلیکٹر بلو پائپ بالترتیب والو انلیٹ اور آؤٹ لیٹ میں ڈالے جاتے ہیں۔ دونوں سروں کو کمپریشن گری دار میوے کو سخت کرکے سیل کردیا جاتا ہے۔ والوز تین تصریحات میں دستیاب ہیں — 20، 25، اور 40S — پلس جیٹ بیگ ہاؤس ڈسٹ کلیکٹرز میں مختلف ایئر ہینڈلنگ (صاف کرنے) کی صلاحیتوں کے ساتھ انتخاب کے لیے۔ والو کی باڈی اور کور کو زیادہ کثافت کے لیے ڈائی کاسٹ کیا گیا ہے، جس میں ایک شفاف لکیر کوٹنگ سنکنرن مزاحمت کو بڑھاتی ہے۔ ڈایافرام مہر بہترین سختی اور رساو سے پاک کارکردگی کے لیے دھاتی ربڑ کا مرکب استعمال کرتی ہے۔ برقی مقناطیسی پائلٹ ہیڈ ذمہ دار اور قابل اعتماد آپریشن کے ساتھ مضبوط مقناطیسی پل فراہم کرتا ہے۔ والو اعلی افتتاحی کارکردگی کی نمائش کرتا ہے، ریٹیڈ وولٹیج کے 85% پر قابل اعتماد طور پر کھلتا ہے۔ یہ 0.15 MPa ہوا کے دباؤ پر قابل اعتماد طور پر بند ہونے والی بہترین اختتامی کارکردگی کا بھی مظاہرہ کرتا ہے۔

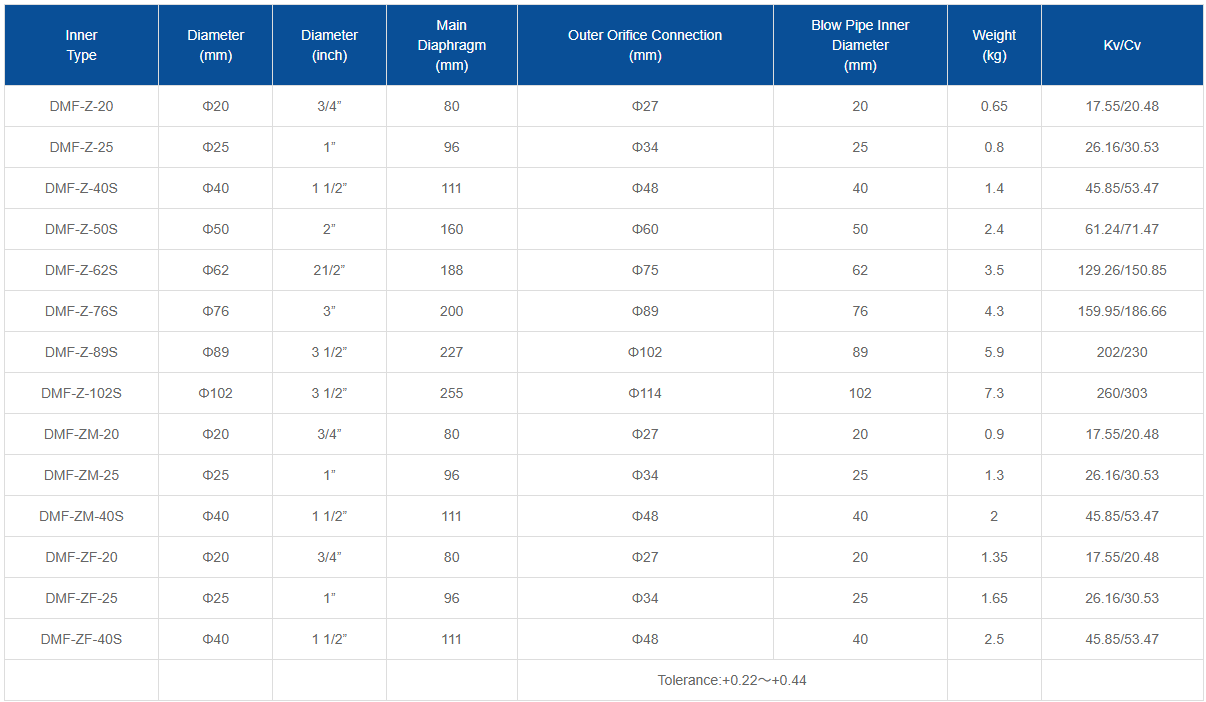

پیرامیٹرز

کام کرنے کا اصول

ڈایافرام برقی مقناطیسی پلس والو کو اگلے اور پچھلے چیمبروں میں تقسیم کرتا ہے۔ جب کمپریسڈ ہوا کو تھروٹل ہول کے ذریعے عقبی چیمبر میں فراہم کیا جاتا ہے، تو عقبی چیمبر کا دباؤ ڈایافرام کو والو آؤٹ لیٹ کو سیل کرنے پر مجبور کرتا ہے، برقی مقناطیسی پلس والو کو "بند" حالت میں رکھتا ہے۔ جب پلس جیٹ کنٹرولر سے برقی سگنل بند ہو جاتا ہے، تو سولینائڈ والو آرمچر دوبارہ سیٹ ہو جاتا ہے۔ عقبی چیمبر کا وینٹ بند ہو جاتا ہے، اور عقبی چیمبر میں بڑھتا ہوا دباؤ ڈایافرام کو والو آؤٹ لیٹ کو سیل کرنے پر مجبور کرتا ہے، سولینائیڈ والو کو "بند" حالت میں واپس کر دیتا ہے۔ برقی مقناطیسی پلس والو برقی سگنلز کے ذریعے والو باڈی کے ریلیف پورٹ کے کھلنے اور بند ہونے کو کنٹرول کرتا ہے۔ والو کی امداد کے دوران، پچھلے چیمبر میں دباؤ والی گیس نکالی جاتی ہے، جب کہ سامنے والے چیمبر میں دباؤ والی گیس کو ڈایافرام کی ویکیوم پورٹ کے ذریعے گلا گھونٹ دیا جاتا ہے، جس سے ڈایافرام کو اٹھا کر پلس اڑنا شروع ہو جاتی ہے۔ جب والو کا باڈی ان لوڈ کرنا بند کر دیتا ہے، تو پریشرائزڈ گیس تیزی سے پیچھے والے چیمبر کو نم کرنے والے سوراخ کے ذریعے بھرتی ہے۔ والو باڈی کے خلاف ڈایافرام کے دونوں طرف قوت برداشت کرنے والے علاقوں میں فرق کی وجہ سے، عقبی چیمبر میں گیس کی قوت غالب ہو جاتی ہے۔ یہ قابل اعتماد طریقے سے والو کے ڈسچارج پورٹ پر ڈایافرام کو بند کر دیتا ہے، پلس والو کے خارج ہونے والے مادہ کو روکتا ہے۔

درخواست کے علاقے

دھول ہٹانے کے آلات کا شعبہ

باگ ہاؤس ڈسٹ کلیکٹر: پلس جیٹ کلیننگ سسٹم کے بنیادی جزو کے طور پر، ان یونٹس کو پلس جیٹ کنٹرولرز کے ذریعے کنٹرول کیا جاتا ہے تاکہ فلٹر بیگز میں کمپریسڈ ہوا کو ترتیب سے اڑایا جا سکے، اور ڈسٹ کلیکٹر کی مزاحمت کو پہلے سے طے شدہ حدود میں برقرار رکھا جائے۔ یہ پروسیسنگ کی مستقل صلاحیت اور دھول جمع کرنے کی کارکردگی کو یقینی بناتا ہے، جس سے انہیں کان کنی، تعمیراتی مواد، دھات کاری اور کیمیائی صنعتوں میں دھول کنٹرول کے لیے وسیع پیمانے پر استعمال کیا جاتا ہے۔

ایئر باکس پلس ڈسٹ کلیکٹرز: مخصوص دائیں زاویہ والے DMF-Z پلس والوز کو ایئر باکس پلس ڈسٹ کلیکٹرز کے پلس جیٹ سسٹم میں ضم کیا جا سکتا ہے، جو کہ ایئر باکس کے ڈھانچے کے ساتھ مل کر کام کرتے ہیں تاکہ دھول کو موثر طریقے سے ہٹایا جا سکے۔

ہوا صاف کرنے کا میدان

صنعتی ہوا صاف کرنے کا سامان: ہوا کے بہاؤ کو کنٹرول کرنے، فلٹر کی سطحوں سے دھول ہٹانے، طہارت کی کارکردگی کو بڑھانے اور فلٹر کی عمر کو بڑھانے کے لیے استعمال کیا جاتا ہے۔ ہوا کی صفائی کے سخت تقاضوں کے ساتھ صنعتوں کے لیے موزوں ہے، جیسے الیکٹرانکس، فارماسیوٹیکل، اور فوڈ پروسیسنگ۔

کمرشل ایئر پیوریفیکیشن سسٹم: شاپنگ مالز، ہوٹلوں، دفتری عمارتوں اور اسی طرح کے مقامات کے لیے ہوا صاف کرنے والے آلات میں، DMF-Z پلس والوز موثر ہوا کی فلٹریشن اور صاف کرنے میں مدد کرتے ہیں۔

کیمیکل انڈسٹری

گیس کی علیحدگی اور پیوریفیکیشن: گیس کی علیحدگی کے یونٹوں میں کیمیائی پیداوار کے دوران گیس کے بہاؤ اور دباؤ کو درست طریقے سے کنٹرول کرنے کے لیے استعمال کیا جاتا ہے، علیحدگی کے عمل میں استحکام اور کارکردگی کو یقینی بناتا ہے۔

ری ایکٹر گیس کنٹرول: کیمیکل ری ایکٹرز کے اندر، یہ گیس کے داخلے/آؤٹ لیٹ اور دباؤ کو مستحکم رد عمل کے حالات کو برقرار رکھنے کے لیے، رد عمل کے معیار اور حفاظت کو بڑھاتا ہے۔

توانائی کا شعبہ

تھرمل پاور پلانٹس: دہن کے عمل کو بہتر بنانے، توانائی کی کارکردگی کو بہتر بنانے، اور آلودگی کے اخراج کو کم کرنے کے لیے دہن گیسوں اور بھاپ کے بہاؤ کو کنٹرول کرتا ہے۔

گیس پیوریفیکیشن سسٹم: گیس کے معیار کو یقینی بنانے اور ماحولیاتی آلودگی کو کم کرنے کے لیے گیس صاف کرنے کے دوران دھول اور ذرات کو ہٹانے کا انتظام کرتا ہے۔

ڈسٹ ریکوری سسٹم

دھول کی موثر بحالی اور دوبارہ استعمال کے لیے گیس کے بہاؤ، دباؤ اور درجہ حرارت کو منظم کرنے کے لیے استعمال کیا جاتا ہے، جس سے اخراج کی آلودگی کم ہوتی ہے۔ سیمنٹ، سیرامکس، شیشے اور متعلقہ صنعتوں میں دھول کی بازیابی کے مراحل میں لاگو ہوتا ہے۔

مائع کنٹرول سسٹمز

صنعتی پیداوار میں مائع کی آمد اور اخراج کو درست طریقے سے منظم کرنے کے لیے برقی مقناطیسی قوت کا استعمال کریں۔ کیمیکل، فارماسیوٹیکل، فوڈ پروسیسنگ، اور اسی طرح کی صنعتوں کے لیے مائع کی منتقلی اور پیمائش کے نظام میں استعمال کیا جاتا ہے۔
