پسٹن پلس والو

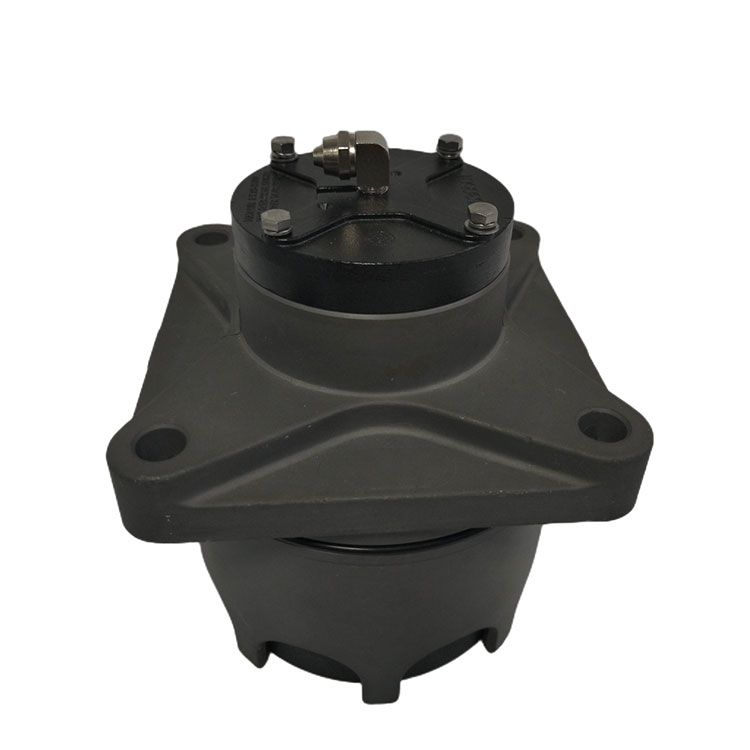

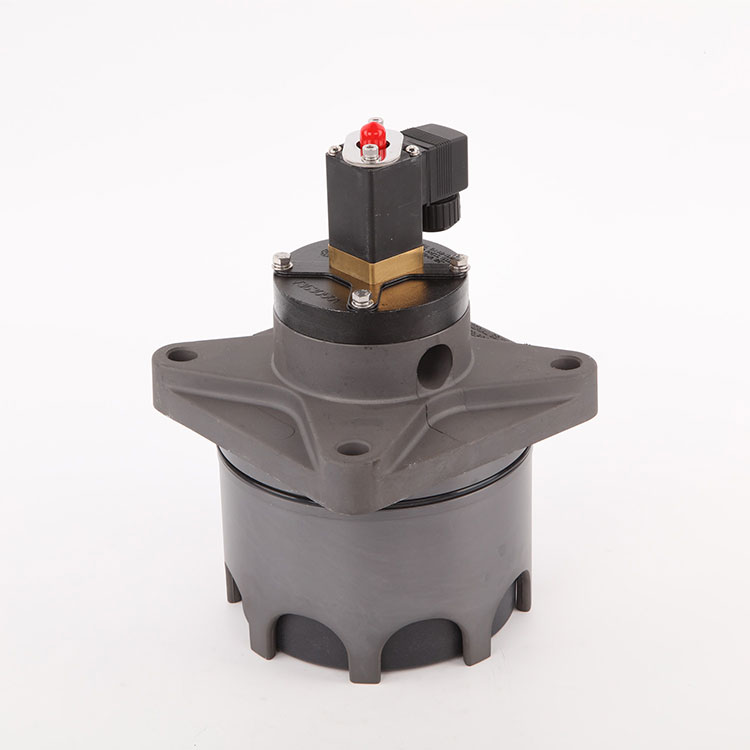

کینگ ڈاؤ اسٹار مشین v1614718 پسٹن پلس والو فراہم کرتی ہے ، یہ ڈایافرام برقی مقناطیسی پلس والو اور پسٹن میکانزم ڈیزائن پر مبنی ہے ، جس میں ایمبیڈڈ ڈھانچے کو اپنایا گیا ہے ، جس میں مضبوط اڑانے والی کارکردگی اور طویل خدمت کی زندگی ہے۔ اس کی بنیادی خصوصیات یہ ہیں:

ساختی خصوصیات

برقی مقناطیسی پائلٹ ہیڈ ، پسٹن اور والو باڈی پر مشتمل ، پسٹن ریئر چیمبر کا رقبہ سامنے والے چیمبر سے بڑا ہے ، اور نیومیٹک فورس حساس بند ہونے والی حالت کو یقینی بناتی ہے۔

ربڑ ڈایافرام اور پریشر بہار کی منسوخی ، اعلی طاقت والے پسٹن ڈھانچے کا استعمال ، استحکام کو نمایاں طور پر بہتر بناتا ہے۔

پسٹن پلس والو کے ورکنگ اصول کو دو مراحل میں تقسیم کیا گیا ہے:

اڑانے والی حالت: الیکٹرک کنٹرولر کے ذریعہ سگنل ان پٹ ہونے کے بعد ، برقی مقناطیسی پائلٹ ہیڈ ان لوڈنگ ہول کھولتا ہے ، اور پسٹن کے سامنے والے چیمبر میں پریشر گیس پسٹن اٹھا کر اڑانے والا چینل کھولتا ہے۔

بند حالت: سگنل غائب ہونے کے بعد ، ان لوڈنگ ہول بند ہوجاتا ہے ، پسٹن کے پچھلے چیمبر میں گیس کا دباؤ پسٹن کو دوبارہ سیٹ کرنے پر مجبور کرتا ہے ، اور چینل بند ہوجاتا ہے۔

تکنیکی معیار

ورکنگ پریشر: 0.2 ~ 0.6MPA

وولٹیج کی تفصیلات: DC24V یا AC220V/50Hz

تحفظ گریڈ: IP65

ورکنگ میڈیم: صاف ہوا

قابل اطلاق درجہ حرارت: کمرے کے درجہ حرارت کی قسم -25 ~ 85 ℃ ، اعلی درجہ حرارت کی قسم -25 ~ 230 ℃.

زندگی کا دورانیہ: 1 ملین بار

پسٹن پلس والو کی تنصیب کی تفصیلات

سگ ماہی کی ضروریات: تھریڈڈ کنکشن کو پی ٹی ایف ای خام مال ٹیپ یا تھریڈ سیلانٹ سے بھرنا چاہئے ، اور ہوا کی تقسیم کے خانے کی مشترکہ سطح ہموار اور صاف ہونی چاہئے۔

ایئر سورس پروسیسنگ: ایئر ڈسٹری بیوشن باکس کے ایئر انلیٹ پائپ کو فلٹر اور ریگولیٹر کے ساتھ نصب کیا جانا چاہئے ، اور نیچے ایک ڈرین والو سے لیس ہے تاکہ یہ یقینی بنایا جاسکے کہ کمپریسڈ ہوا خشک اور نجاستوں سے پاک ہے۔

پروسیسنگ کی درستگی: ایئر پیکیج کی تنصیب کا اختتام شکل 2 پروسیسنگ کے مطابق ، تاکہ یہ یقینی بنایا جاسکے کہ سائز رواداری اور سطح کی کھردری۔

صفائی کی ضروریات: بقایا ملبے سے بچنے کے لئے انسٹالیشن سے پہلے ایئر بیگ اور بلوپائپ کو اچھی طرح سے صاف کیا جانا چاہئے۔

کنکشن

جب گول کئی گنا کے ساتھ انسٹال کرتے ہو تو ، کنکشن (جیسے φ150/φ120 یپرچر) کے ملاپ کو یقینی بنانے کے لئے طول و عرض 3 کے مطابق ہونا چاہئے۔

کئی گنا کنکشن کا مشینی آریھ (تصویر 2) کلیدی طول و عرض کی وضاحت کرتا ہے: 180 ملی میٹر کل چوڑائی ، 15 ° چیمفر ، Δ = 4.5 ملی میٹر دیوار کی موٹائی۔

بیرونی طول و عرض

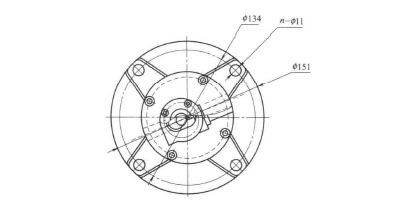

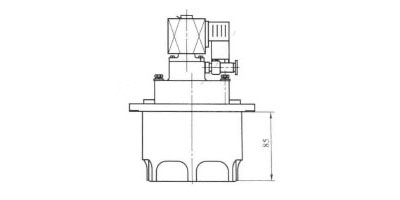

3 انچ پسٹن پلس والو کے بیرونی طول و عرض کو شکل 3 میں دکھایا گیا ہے ، جس میں کلیدی پیرامیٹرز جیسے 134 ملی میٹر کی کل لمبائی اور φ151 ملی میٹر کے بڑھتے ہوئے سوراخوں کے ساتھ نشان زد کیا گیا ہے۔

کمپیکٹ ڈیزائن اور لچکدار بلوپائپ انتظامات کے ساتھ ، والو صنعتی دھول ہٹانے کے نظام میں اعلی کارکردگی ایش کی صفائی کی مانگ کے لئے موزوں ہے۔ پسٹن کے ڈھانچے اور برقی مقناطیسی کنٹرول کو بہتر بنا کر ، یہ تیز ردعمل اور مستحکم آپریشن حاصل کرتا ہے ، اور برآمدی مصنوعات کے ل reliscivisciviscy وشوسنیی اور صحت سے متعلق سخت ضروریات کو پورا کرتا ہے۔

چترا 1 چترا 2چترا .3
