DMF-Z-20 پلس والو

DMF-Z-20 دائیں زاویہ برقی مقناطیسی پلس والو برقی مقناطیسی پلس والو (جسے ڈایافرام والو بھی کہا جاتا ہے) پلس جیٹ بیگ ہاؤس ڈسٹ کلیکٹرز میں پلس جیٹ کلیننگ سسٹم کے لیے کمپریسڈ ایئر "سوئچ" کا کام کرتا ہے۔ پلس جیٹ کنٹرول کے آلے سے سگنلز کے ذریعے کنٹرول کیا جاتا ہے، یہ ترتیب وار فلٹر بیگز پر قطار (یا کمپارٹمنٹ) کے ذریعے پلس جیٹ کی صفائی کرتا ہے، اس کی پروسیسنگ کی صلاحیت اور دھول جمع کرنے کی کارکردگی کو یقینی بنانے کے لیے پہلے سے طے شدہ رینج کے اندر دھول جمع کرنے والے کی مزاحمت کو برقرار رکھتا ہے۔

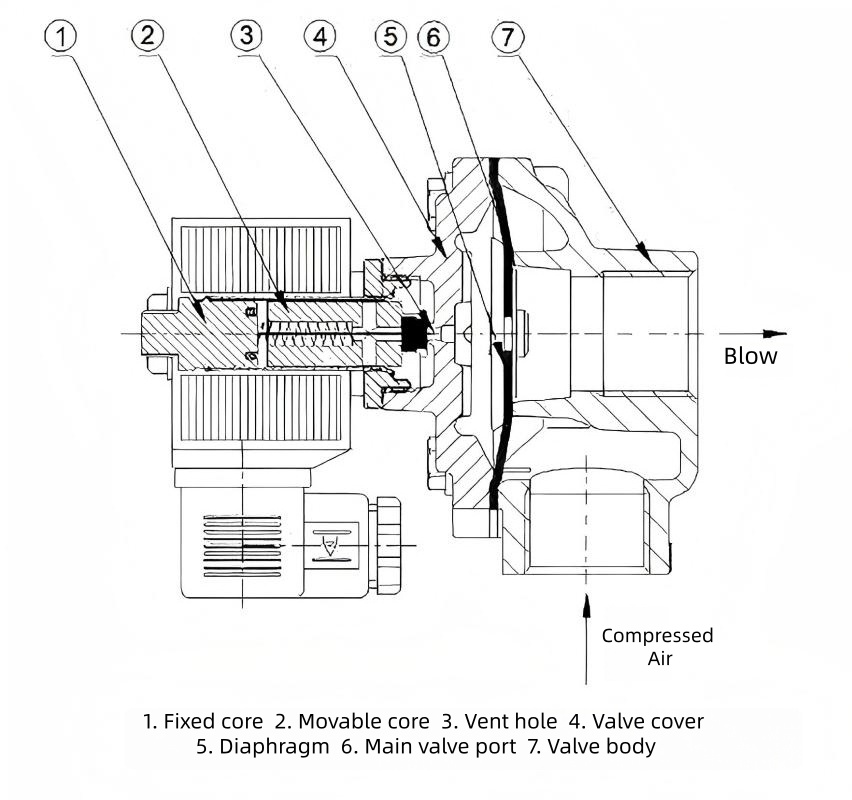

اسکیمیٹک ڈایاگرام:

ساختی خصوصیات:

DMF-Z-20 ایک دائیں زاویہ برقی پلس سولینائڈ والو ہے۔ اس کی ساختی خصوصیات مندرجہ ذیل ہیں:

دائیں زاویہ کا ڈیزائن: انلیٹ اور آؤٹ لیٹ ایک 90° زاویہ بناتے ہیں، ہوا کے ہموار بہاؤ اور ایئر ٹینک اور ڈسٹ کلیکٹر بلو پائپ کے درمیان تنصیب کے لیے موزوں ہونے کو یقینی بناتے ہیں۔

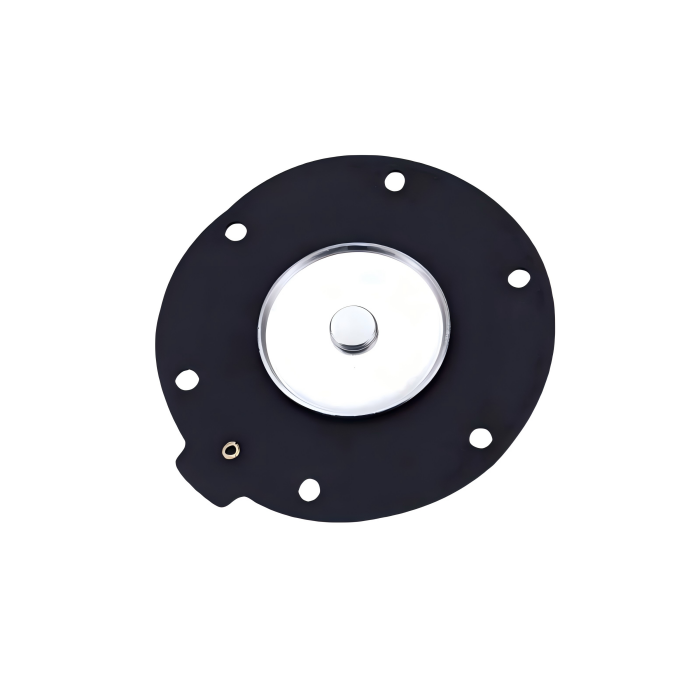

کلیدی اجزاء: برقی مقناطیسی سر، ڈایافرام، والو باڈی، اور اسپرنگ شامل ہیں۔ والو کی باڈی الائے ایلومینیم سے بنی ہوتی ہے، جبکہ ڈایافرام میں عام طور پر نائٹریل ربڑ کے تانے بانے سے مضبوط ڈھانچہ ہوتا ہے، جو پہننے کے خلاف مزاحمت اور سگ ماہی کی اعلی کارکردگی پیش کرتا ہے۔

کنکشن کا طریقہ: 20 ملی میٹر کے برائے نام قطر کے ساتھ ایک G3/4" کنکشن دھاگہ نمایاں کرتا ہے۔

ڈایافرام ایکٹیویشن: نیومیٹک دباؤ کے فرق کے ذریعے چلایا جاتا ہے۔ متحرک ہونے پر، سولینائیڈ ہیڈ عقبی چیمبر کے دباؤ کو نکالنے کے لیے ریلیف پورٹ کو کھولتا ہے، جس سے فرنٹ چیمبر گیس کو بلو بیک کے لیے ڈایافرام کو اٹھانے کی اجازت دیتا ہے۔ ڈی انرجائزیشن کے بعد، موسم بہار سوراخ کو بند کرنے کے لیے دوبارہ سیٹ کرتا ہے، جس سے مہر بند حالت بحال ہوتی ہے۔

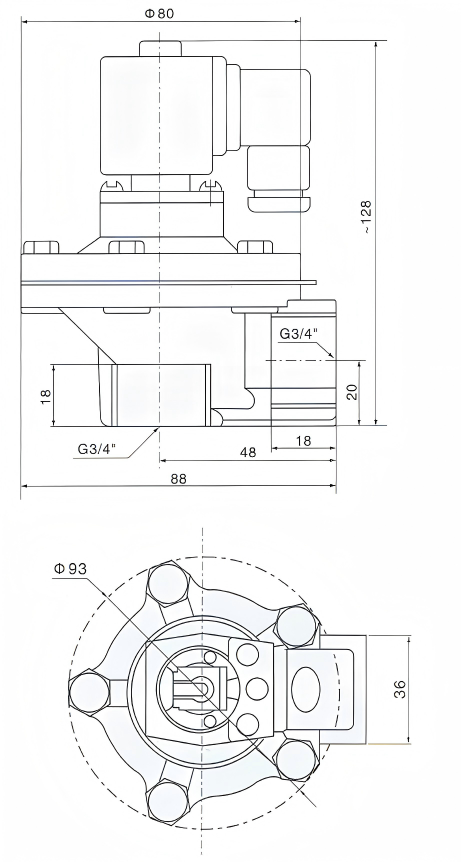

DMF-Z-20 مجموعی ابعاد:

تکنیکی وضاحتیں:

کام کرنے کا اصول:

DMF-Z-20 دائیں زاویہ برقی مقناطیسی پلس والو ڈایافرام برقی مقناطیسی پلس والو کو سامنے اور پیچھے والے ہوا کے چیمبروں میں تقسیم کرتا ہے۔ جب کمپریسڈ ہوا فراہم کی جاتی ہے، تو یہ تھروٹل آریفائس کے ذریعے عقبی چیمبر میں داخل ہوتی ہے۔ اس مقام پر، عقبی چیمبر کا دباؤ ڈایافرام اسمبلی کو والو آؤٹ لیٹ کو سیل کرنے پر مجبور کرتا ہے، برقی مقناطیسی پلس والو کو "بند" حالت میں رکھتا ہے۔

پلس جیٹ کنٹرول کے آلے سے برقی سگنل والو آرمچر کو پیچھے ہٹانے کا سبب بنتا ہے۔ یہ عقبی چیمبر میں ایگزاسٹ پورٹ کو کھولتا ہے، جو اسے تیزی سے افسردہ کرتا ہے۔ ڈایافرام اسمبلی پیچھے کی طرف چلتی ہے، کمپریسڈ ہوا کو والو آؤٹ لیٹ کے ذریعے جیٹ کرنے کی اجازت دیتی ہے۔ والو "کھلی" حالت میں داخل ہوتا ہے۔

جب پلس جیٹ کنٹرولر سے برقی سگنل بند ہو جاتا ہے، تو برقی مقناطیسی پلس والو کا آرمچر دوبارہ سیٹ ہو جاتا ہے۔ عقبی چیمبر کا ایگزاسٹ پورٹ بند ہو جاتا ہے، اور عقبی چیمبر میں دباؤ بڑھ جاتا ہے، جس سے ڈایافرام اسمبلی کو والو آؤٹ لیٹ کے خلاف مضبوطی سے سیل کرنا پڑتا ہے۔ برقی مقناطیسی پلس والو "بند" حالت میں واپس آجاتا ہے۔

درخواست کے علاقے:

DMF-Z-20 کور کو پلس جیٹ بیگ ہاؤس ڈسٹ کلیکٹر کی صفائی کے نظام کے لیے ڈیزائن کیا گیا ہے، جو فلٹر بیگز، فلٹر کارٹریجز، سیرامک ​​ٹیوبز اور دیگر فلٹریشن عناصر کے ساتھ ہم آہنگ ہے۔ یہ بلو بیک سسٹم کے لیے کمپریسڈ ایئر "سوئچ" کا کام کرتا ہے۔ اس کی ایپلی کیشنز اعلی دھول صنعتی ترتیبات میں مرکوز ہیں:

ماحولیاتی دھول کنٹرول:پلس جیٹ صفائی کے نظام مختلف بیگ ہاؤس/کارٹریج ڈسٹ کلیکٹرز کے ساتھ مطابقت رکھتے ہیں۔

صنعتی مینوفیکچرنگ:تعمیراتی مواد (سیمنٹ/چونا)، دھات کاری (اسٹیل/سلٹنگ)، کان کنی، کیمیکل، دواسازی، فیڈ پروسیسنگ، لکڑی کا کام، کاغذ سازی وغیرہ۔

دیگر درخواستیں:نیومیٹک پہنچانے کے نظام، اور آلات/آپریٹنگ حالات جن میں پلس-جیٹ کی صفائی کی ضرورت ہوتی ہے، میں مدد فراہم کی جاتی ہے۔

ہمیں کیوں منتخب کریں:

1. قابل اعتماد کوالٹی اشورینس سسٹم؛

2. کٹنگ ایج کمپیوٹر کنٹرولڈ CNC مشینیں؛

3. انتہائی تجربہ کار ماہرین کی طرف سے مناسب حل؛

4. مخصوص ایپلیکیشن کے لیے حسب ضرورت اور OEM دستیاب ہے۔

5. اسپیئر پارٹس اور لوازمات کی وسیع انوینٹری؛

6. اچھی طرح سے ترقی یافتہ عالمی مارکیٹنگ نیٹ ورک؛

7. موثر بعد فروخت سروس سسٹم
