دائیں زاویہ، ڈوبے ہوئے، اور سیدھے پلس والوز کے درمیان کیا فرق ہے؟ ضروریات کی بنیاد پر انتخاب کیسے کریں؟

پلس جیٹ صفائی کے نظام میں کلیدی فعال اجزاء کے طور پر، برقی مقناطیسی پلس والو پلس جیٹ بیگ ہاؤس ڈسٹ اکٹھا کرنے والوں کے لیے کمپریسڈ ایئر "سوئچ" کا کام کرتا ہے۔ اس کی کارکردگی کلکٹر کی پروسیسنگ کی صلاحیت اور دھول کی گرفت کی کارکردگی کو براہ راست متاثر کرتی ہے۔ صنعت کے صارفین کو تین مین اسٹریم پلس والو کی اقسام کے درمیان تکنیکی فرق کو درست طریقے سے سمجھنے میں مدد کرنے کے لیے — دائیں زاویہ، ڈوبنے والے، اور سیدھے ذریعے — اور سائنسی طور پر انتخاب کے منصوبے بنانے، یہ مضمون صنعتی تکنیکی خصوصیات اور مصنوعات کی خصوصیات کی بنیاد پر ان والوز کی ساخت، اصولوں اور قابل اطلاق منظرناموں کو منظم طریقے سے بیان کرتا ہے۔ یہ دھول ہٹانے والی انجینئرنگ ڈیزائن اور آلات کے آپریشن اور دیکھ بھال کے لیے حوالہ فراہم کرتا ہے۔

I. پلس والو کی تین اقسام کی بنیادی تعریفیں اور ساختی خصوصیات

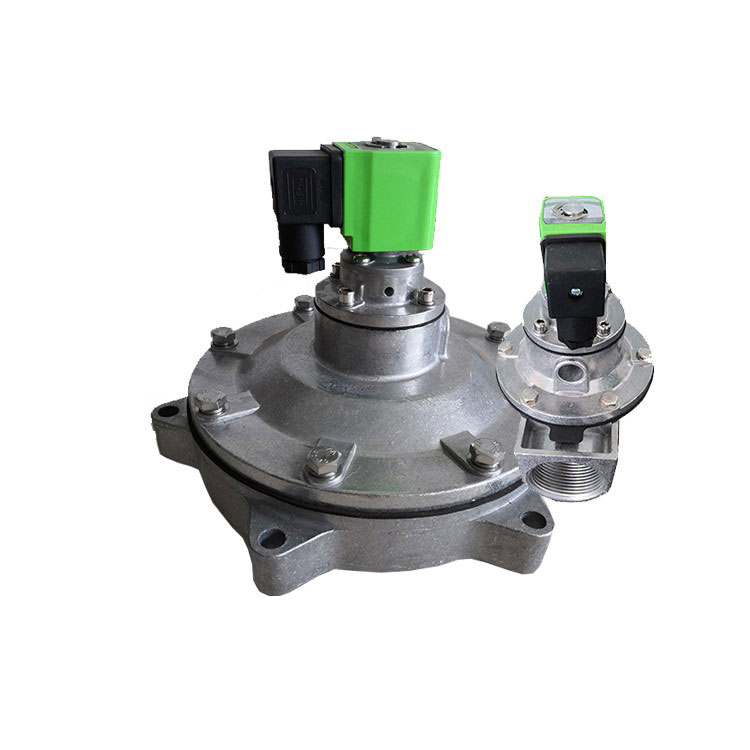

دائیں زاویہ برقی مقناطیسی پلس والو

اس کی خصوصیت یہ ہے کہ دائیں زاویہ والو کے ایئر انلیٹ اور آؤٹ لیٹ پائپ 90° زاویہ پر ہیں۔ والو باڈی اور بونٹ ایلومینیم الائے میٹریل کا استعمال کرتے ہوئے ڈائی کاسٹ ہیں۔ سطح کے علاج کے بعد، وہ بہترین سنکنرن مزاحمت کا مظاہرہ کرتے ہیں۔ ڈایافرام اور سگ ماہی گاسکیٹ ایک vulcanized جامع عمل کا استعمال کرتے ہوئے تیار کیا جاتا ہے. برقی مقناطیسی پائلٹ ہیڈ کے خام مال میں اعلیٰ کارکردگی والے مقناطیسی مواد اور سٹینلیس سٹیل مقناطیسی شیلڈنگ مواد شامل ہیں۔ اہم اجزاء جیسے اسپرنگس اور فاسٹنرز سٹینلیس سٹیل سے بنے ہیں۔ کنکشن کا طریقہ: ایئر ڈسٹری بیوٹر (ایئر ٹینک) پائپ اور ڈسٹ کلیکٹر کا بلو پائپ بالترتیب والو کے انلیٹ اور آؤٹ لیٹ میں ڈالا جاتا ہے، دونوں سروں پر کمپریشن نٹ کے ذریعے سیل کیا جاتا ہے۔

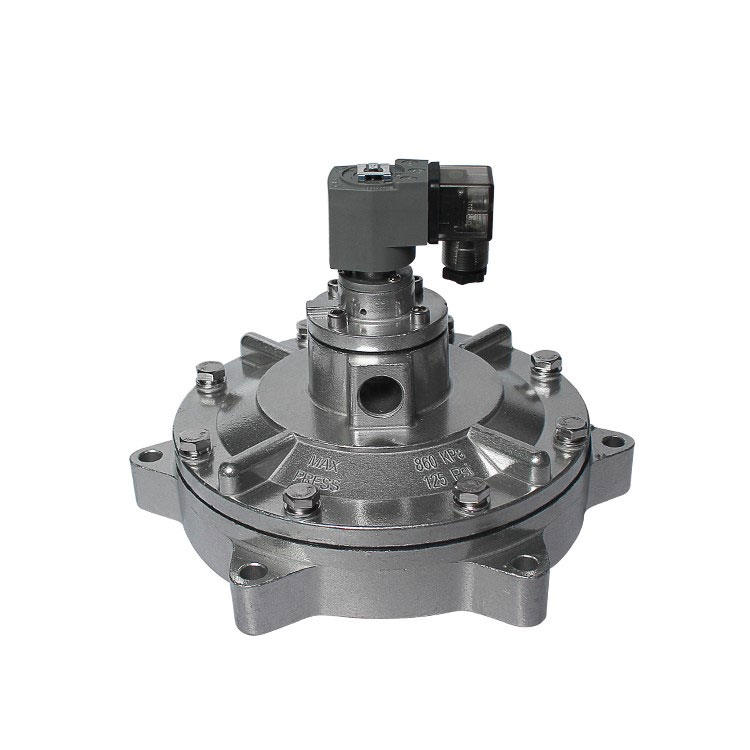

ڈوب گیا برقی مقناطیسی پلس والو

ایک برقی مقناطیسی پائلٹ ہیڈ، ڈایافرام اسمبلی (ڈایافرام، پریشر سپرنگ، سیل) اور والو باڈی پر مشتمل ہے۔ ہوا کے ذخائر کے اندر ڈوبے ہوئے نصب، یہ ایک فلینج کے ذریعے ذخائر سے جڑتا ہے۔ آؤٹ لیٹ پورٹ مرکزی طور پر ذخائر کے اندر والو باڈی کے اندر واقع ہے، آپریشن کے لیے بلو چیمبر میں داخل ہونے کے لیے دیوار میں گھسنے والے آلے جیسے اجزاء کے ذریعے پھیلا ہوا ہے۔ اس والو کی قسم میں آپٹمائزڈ فلو چینل ڈیزائن ہے جو گیس کے بہاؤ کی مزاحمت کو مؤثر طریقے سے کم کرتا ہے، کم پریشر کے حالات میں بھی مستحکم آپریشن کو یقینی بناتا ہے۔ یہ ڈیزائن توانائی کی کھپت کو کم کرتا ہے اور ڈایافرام کی عمر کو بڑھاتا ہے۔

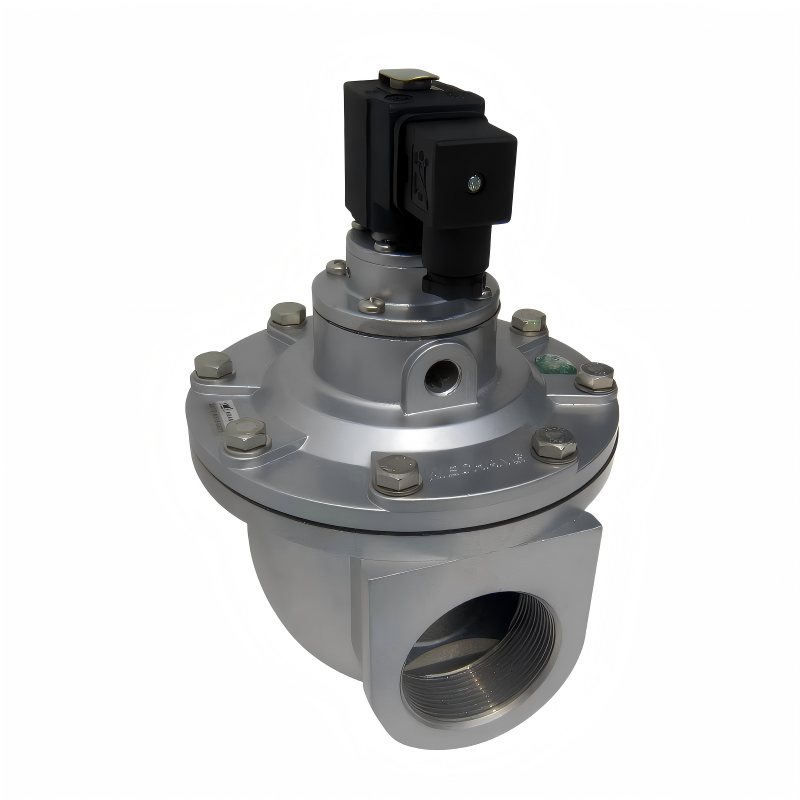

براہ راست برقی مقناطیسی پلس والو

ایئر انلیٹ اور آؤٹ لیٹ کی مرکزی لائنیں بغیر کسی زاویہ انحراف کے ایک سیدھی لائن میں منسلک ہوتی ہیں، جس میں والو کے جسم کی سطح پر گیس کے بہاؤ کی سمت واضح طور پر نشان زد ہوتی ہے۔ تنصیب میں ایک سرے کو ایئر ٹینک سے پھیلنے والے ایئر پائپ سے اور دوسرے سرے کو بلو چیمبر کے ایئر پائپ سے جوڑنا شامل ہے۔ اس کا سادہ ڈھانچہ تنصیب میں سہولت فراہم کرتا ہے، جس سے یہ ایئر ٹینک پلس ڈسٹ جمع کرنے والوں میں ایک عام جزو بن جاتا ہے۔

II مشترکہ اور مخصوص کام کے اصولوں کا تقابلی تجزیہ

دائیں زاویہ پلس والوز کا کام کرنے کا اصول

والو کے اندر ایک ڈایافرام اسے اگلے اور پچھلے ہوا کے چیمبروں میں تقسیم کرتا ہے۔ جب کمپریسڈ ہوا فراہم کی جاتی ہے، تو یہ تھروٹل پورٹ کے ذریعے عقبی چیمبر میں داخل ہوتی ہے۔ پچھلے چیمبر میں دباؤ ڈایافرام کو آؤٹ لیٹ پورٹ کو سیل کرنے پر مجبور کرتا ہے، والو کو "بند" حالت میں رکھتا ہے۔

پلس جیٹ کنٹرول کے آلے سے برقی سگنل برقی مقناطیسی پلس والو کے آرمچر کو حرکت دیتا ہے، عقبی چیمبر کے وینٹ ہول کو کھولتا ہے۔ پچھلا چیمبر تیزی سے افسردہ ہوتا ہے، جس کی وجہ سے ڈایافرام پیچھے ہٹ جاتا ہے۔ کمپریسڈ ہوا پھر والو آؤٹ لیٹ سے گزرتی ہے، پلس والو کو "کھلی" حالت میں رکھ کر۔ کمپریسڈ ہوا کی فوری رہائی ایک جیٹ اسٹریم بناتی ہے۔

جب پلس کنٹرولر سے برقی سگنل بند ہو جاتا ہے، تو والو آرمچر دوبارہ سیٹ ہو جاتا ہے۔ پیچھے والے چیمبر کا وینٹ بند ہو جاتا ہے، اور عقبی چیمبر میں دباؤ بڑھ جاتا ہے، جس سے ڈایافرام کو والو آؤٹ لیٹ کے خلاف واپس مجبور کیا جاتا ہے۔ پلس والو "بند" حالت میں واپس آجاتا ہے۔

ڈوبے ہوئے پلس والو کے کام کرنے کا اصول

پلس والو سامنے اور پیچھے کے چیمبروں میں تقسیم کیا جاتا ہے. جب کمپریسڈ ہوا فراہم کی جاتی ہے، تو یہ تھروٹل آریفائس کے ذریعے عقبی چیمبر میں داخل ہوتی ہے۔ عقبی چیمبر میں دباؤ ڈایافرام کو والو آؤٹ لیٹ کو سیل کرنے پر مجبور کرتا ہے، پلس والو کو "بند" حالت میں رکھتا ہے۔

جب پلس کنٹرولر سے الیکٹریکل سگنل والو آرمچر کو حرکت دیتا ہے، تو عقبی چیمبر وینٹ کھل جاتا ہے۔ عقبی چیمبر میں تیزی سے دباؤ کا نقصان ڈایافرام کو حرکت دینے کا سبب بنتا ہے، جس سے کمپریسڈ ہوا والو آؤٹ لیٹ سے خارج ہوتی ہے۔ پلس والو "کھلی" حالت میں داخل ہوتا ہے، لمحہ بہ لمحہ کمپریسڈ ہوا کا ایک پھٹ جاری کرتا ہے۔

جب پلس کنٹرولر سے برقی سگنل بند ہو جاتا ہے، تو والو کا آرمچر دوبارہ سیٹ ہو جاتا ہے، عقبی چیمبر وینٹ بند ہو جاتا ہے، اور عقبی چیمبر میں دباؤ بڑھ جاتا ہے، جس سے ڈایافرام والو آؤٹ لیٹ کو سیل کرنے پر مجبور ہو جاتا ہے۔ پلس والو "بند" حالت میں واپس آجاتا ہے۔

سٹریٹ تھرو پلس والو کا کام کرنے کا اصول

1. پاور آف بند: کمپریسڈ ہوا تھروٹل ہول کے ذریعے عقبی چیمبر میں داخل ہوتی ہے۔ ریئر چیمبر پریشر > فرنٹ چیمبر پریشر، مین والو آؤٹ لیٹ کو سیل کرنے کے لیے ڈایافرام کو دبانا، والو کو بند کرنا۔

2. پاور آن اوپننگ: پلس کنٹرولر سگنل بھیجتا ہے، برقی مقناطیسی قوت آرمچر کو اٹھاتی ہے، وینٹ ہول کو کھولتی ہے۔ پچھلا چیمبر تیزی سے دباؤ کا شکار ہوتا ہے، سامنے اور عقبی چیمبروں کے درمیان دباؤ کا فرق پیدا کرتا ہے۔ ڈایافرام پیچھے کی طرف بڑھتا ہے، مین والو پورٹ کھولتا ہے، اور کمپریسڈ ہوا باہر نکل جاتی ہے۔

3. پاور آف ری سیٹ: جب الیکٹریکل سگنل بند ہو جاتا ہے، تو وینٹ ہول کو بند کرتے ہوئے آرمیچر سپرنگ واپس آجاتا ہے۔ پچھلے چیمبر میں دباؤ تھروٹل ہول کے ذریعے بحال ہو جاتا ہے، جس کی وجہ سے ڈایافرام دوبارہ سیٹ ہو جاتا ہے اور مین والو پورٹ کو بند کر دیتا ہے، ابتدائی حالت میں واپس آ جاتا ہے۔

III کلیدی تکنیکی پیرامیٹرز اور انتخاب کا معیار

بنیادی تکنیکی پیرامیٹر معیاری کاری: گھریلو دائیں زاویہ اور براہ راست پلس والوز 0.4-0.6MPa کے دباؤ کی حد میں کام کرتے ہیں۔ درآمد شدہ ہم منصب یکساں طور پر 0.4-0.6MPa پر کام کرتے ہیں قطع نظر اس کی قسم۔ دونوں زمرے دباؤ برداشت کرنے یا درخواست کے دباؤ کی درجہ بندی میں کوئی بنیادی فرق نہیں دکھاتے ہیں۔

سائنسی انتخاب کے لیے تین بنیادی اصول

1.آپریٹنگ پریشر مطابقت کا اصول: کم دباؤ والے منظرناموں کے لیے (جس میں ہوا کے منبع دباؤ کو کم کرنے کی ضرورت ہوتی ہے)، ڈوبے ہوئے برقی مقناطیسی پلس والوز کو ترجیح دیں۔ معیاری دباؤ کے حالات (0.4-0.6MPa) کے لیے، تنصیب کی رکاوٹوں کی بنیاد پر لچکدار طریقے سے دائیں زاویہ یا سیدھے راستے کی قسمیں منتخب کریں۔

2. انسٹالیشن اسپیس میچنگ کا اصول: جب ایئر ٹینک اور بلو پائپ عمودی طور پر منسلک ہوتے ہیں، تو دائیں زاویہ برقی مقناطیسی پلس والوز استعمال کریں۔ لکیری ترتیب کے لیے، براہ راست برقی مقناطیسی پلس والوز استعمال کریں۔ جب ایئر ٹینک کے اندر اندرونی تنصیب کی ضرورت ہوتی ہے، تو ڈوبے ہوئے برقی مقناطیسی پلس والوز کو ترجیح دی جاتی ہے۔

3. آلات کی قسم خط و کتابت کا اصول: ایئر باکس پلس ڈسٹ جمع کرنے والوں کو بنیادی طور پر براہ راست برقی مقناطیسی پلس والوز کا استعمال کرنا چاہیے۔ پلس بیگ ہاؤس دھول جمع کرنے والے تنصیب کے زاویہ کی بنیاد پر دائیں زاویہ برقی مقناطیسی پلس والوز کا انتخاب کرسکتے ہیں۔ کم دباؤ کے حالات میں کام کرنے والے بڑے دھول جمع کرنے والے نظاموں کے لیے، ڈوبے ہوئے برقی مقناطیسی پلس والوز کی سفارش کی جاتی ہے۔

چہارم انڈسٹری ایپلیکیشن سیاق و سباق اور آؤٹ لک

برقی مقناطیسی پلس والو بڑے پیمانے پر دھول جمع کرنے کی ایپلی کیشنز میں استعمال ہوتا ہے، اور اس کی کارکردگی کا استحکام براہ راست ماحولیاتی علاج کی کارکردگی اور صنعتی پیداوار کے تسلسل کو متاثر کرتا ہے۔ جیسا کہ ماحولیاتی معیارات میں بہتری آتی جارہی ہے، توانائی کے موثر اور طویل زندگی نبض والوز کے مطالبات میں اضافہ ہوتا رہتا ہے۔ تین مین اسٹریم پلس والو کی اقسام کے لیے تکنیکی موازنہ اور انتخاب کے رہنما خطوط کی اس ریلیز کا مقصد صنعت کے صارفین کو انتخابی نقصانات سے بچنے، دھول جمع کرنے کے نظام کی کارکردگی کو بڑھانے، اور آپریشنل اخراجات کو کم کرنے میں مدد فراہم کرنا ہے۔ مستقبل میں، تکنیکی ترقی زیادہ درست پریشر کنٹرول، توسیعی سروس لائف، اور متنوع آپریٹنگ حالات کے لیے وسیع تر موافقت پر توجہ مرکوز کرے گی، جو صنعتی سبز تبدیلی کے لیے بنیادی جزو کی معاونت فراہم کرے گی۔
